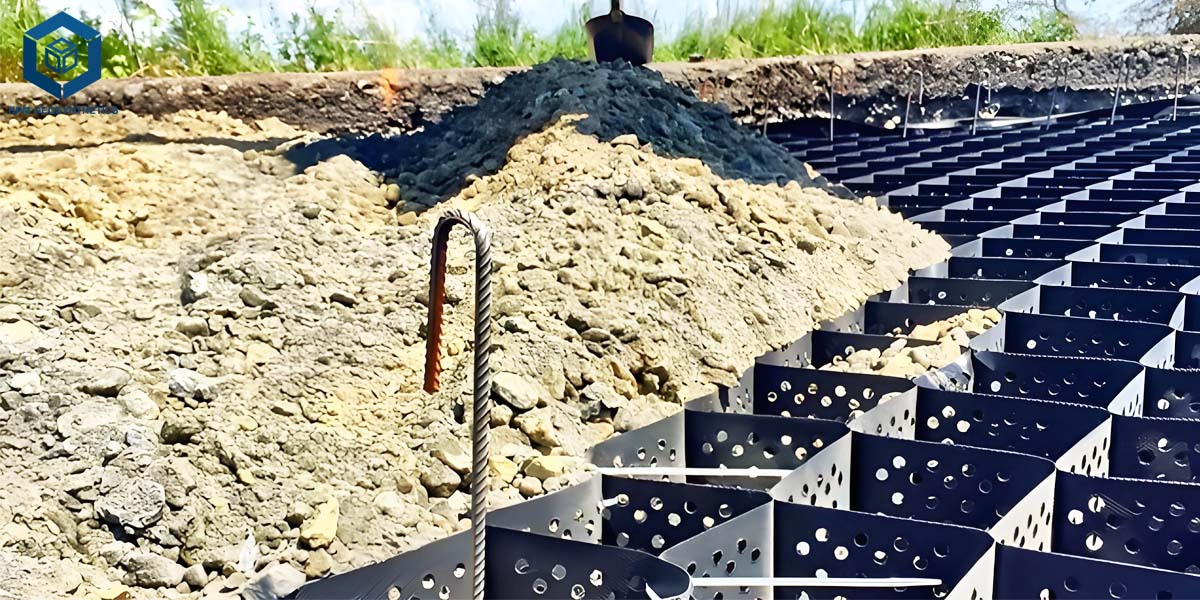

Los geoceldas (también conocidos como Sistemas de Confinamiento Celular, o CCS) son estructuras geosintéticas tridimensionales con forma de panal, formadas mediante soldadura ultrasónica de tiras de HDPE (polietileno de alta densidad) perforado y de alta resistencia. Al expandirse en el sitio, crean celdas interconectadas que se rellenan con tierra vegetal, grava o agregado. El control de erosión con geoceldas es una técnica ecológica de protección de taludes que utiliza el confinamiento lateral tridimensional para estabilizar el material de relleno, resistiendo así el desplazamiento del suelo causado por la escorrentía de lluvia, el viento, la acción de las olas y fallas superficiales de taludes.

A diferencia de los muros de contención de hormigón rígido o la escollera de piedra, los geoceldas ofrecen una solución de protección flexible y permeable. Sus paredes celulares perforadas permiten la infiltración de agua y la penetración de raíces de plantas; una vez establecida la vegetación, las raíces se entrelazan con la malla de geoceldas para formar un sistema compuesto de control de erosión "estructura-vegetación". Este mecanismo dual proporciona tanto protección mecánica inmediata como capacidades de restauración ecológica a largo plazo, lo que hace que la tecnología sea ampliamente aplicable en proyectos como terraplenes de carreteras, taludes de minas a cielo abierto, presas de relaves, riberas de ríos y perímetros de embalses.

1. ¿Qué es el control de erosión con geoceldas?

Tres efectos de ingeniería principales permiten que las geoceldas mitiguen eficientemente la erosión de taludes.

1.1 Efecto de confinamiento lateral.

Cada celda independiente de panal bloquea los materiales de relleno y evita el movimiento lateral de las partículas del suelo. En taludes desnudos, el agua de lluvia arrastra fácilmente el suelo suelto y crea surcos y cárcavas. Los geoceldas para el control de la erosión dividen la superficie continua del talud en miles de unidades de suelo independientes. Incluso bajo un flujo superficial concentrado, el suelo dentro de cada celda no puede migrar libremente, eliminando de raíz la erosión laminar y la formación de cárcavas.

1.2 Efecto de amortiguación de la escorrentía.

La estructura escalonada de celdas corta el flujo continuo de agua, reduce la velocidad del flujo y disipa la energía hidráulica. El agua de lluvia que se mueve lentamente gana tiempo suficiente para infiltrarse en el subsuelo, reduciendo el volumen de escorrentía superficial y su poder erosivo.

1.3 Refuerzo sinérgico de la vegetación.

Las cavidades de control de erosión en taludes con geoceldas proporcionan un espacio de crecimiento estable para el césped y los arbustos. A medida que las raíces de las plantas se extienden a través de las perforaciones de las geoceldas y se entrelazan entre celdas adyacentes, una red de raíces robusta une las masas de suelo. La combinación de refuerzo geosintético artificial y vegetación natural prolonga significativamente la vida útil y reduce los costos de mantenimiento a largo plazo.

Las especificaciones comunes de geoceldas para control de erosión varían de 75 mm a 200 mm de altura. La geocelda de HDPE estabilizada contra rayos UV se adapta a climas tropicales adversos como los de Burkina Faso, resistiendo la radiación ultravioleta, la oxidación y la corrosión en suelos mineros ácidos o alcalinos.

2. ¿Qué características tiene el control de erosión con geoceldas?

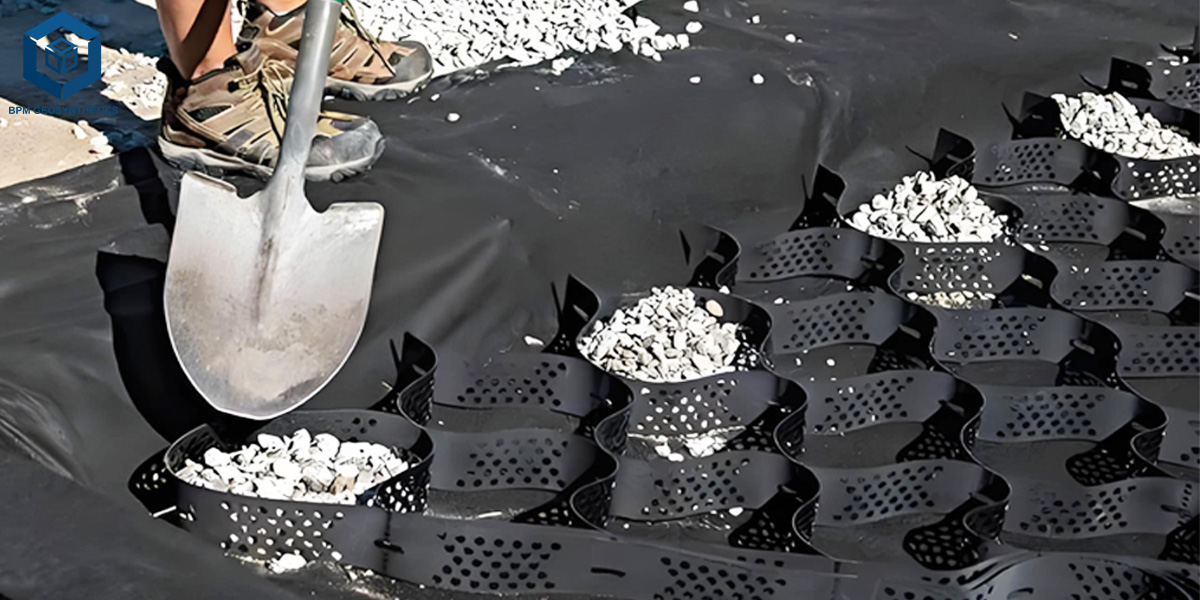

El geocelda, también conocido como sistema de confinamiento celular (CCS), es un material geosintético tridimensional en forma de panal fabricado con tiras de polietileno de alta densidad soldadas entre sí. Cuando se despliega en taludes, forma unidades celulares estables rellenas de suelo, grava o medio de plantación. Gracias a su diseño estructural único, el control de erosión con geocelda muestra múltiples características sobresalientes para el control de erosión en taludes, lo que lo hace ampliamente utilizado en taludes de roca estéril de minas, terraplenes de carreteras, riberas de ríos y protección perimetral de relaves.

2.1 Capacidad de confinamiento lateral tridimensional

La característica principal del control de erosión con geoceldas es el confinamiento tridimensional. Tras su despliegue, las celdas hexagonales independientes dividen la superficie continua del talud en numerosas unidades pequeñas cerradas. Las paredes de las celdas restringen el desplazamiento horizontal y vertical de los materiales de relleno. La escorrentía de lluvia no puede arrastrar libremente las partículas del suelo, lo que previene eficazmente la erosión laminar, la erosión en surcos y la formación de cárcavas en taludes desnudos. A diferencia de los geotextiles planos que solo proporcionan aislamiento superficial, la geocelda fija firmemente el relleno y mejora la resistencia al corte general de la superficie del talud.

2.2 Buena flexibilidad y adaptabilidad al terreno

Las características del material de los geoceldas ofrecen una excelente flexibilidad. Puede adaptarse a superficies de pendientes irregulares, orillas de ríos curvas y terrenos mineros irregulares sin necesidad de prefabricación. La estructura flexible puede soportar ligeros asentamientos del terreno, deformaciones y cambios de temperatura, evitando los problemas de agrietamiento comunes en protecciones rígidas como el hormigón o el enrocado. Para las pendientes de minas a cielo abierto con topografía compleja en África Occidental, esta característica reduce en gran medida la dificultad de construcción.

2.3 Compatibilidad ecológica y sinergia con la vegetación

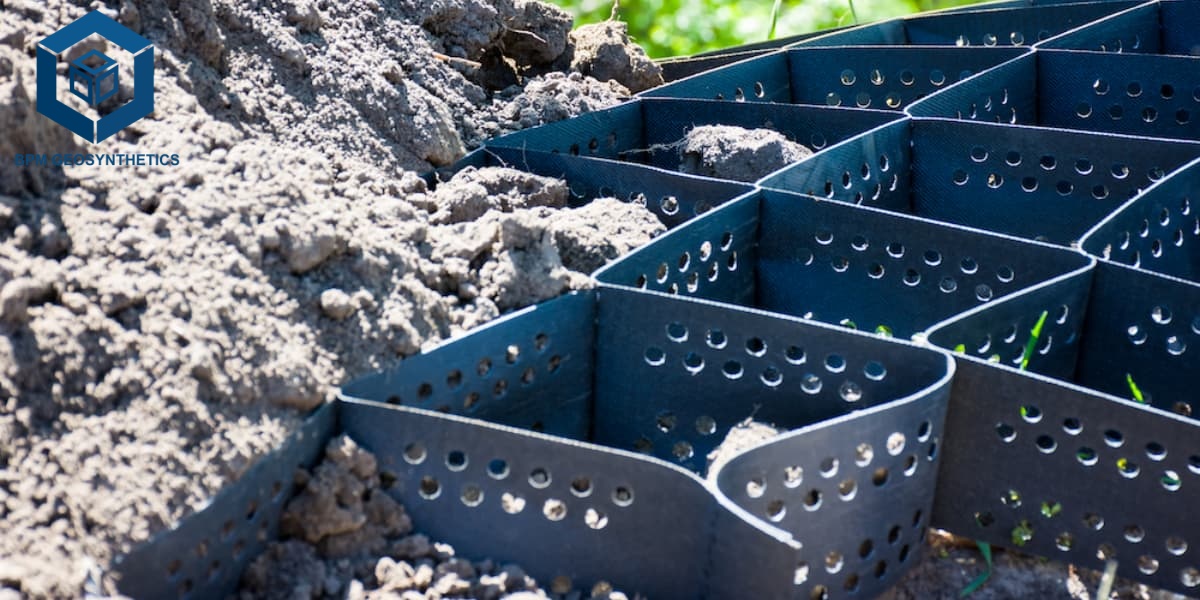

El geocelda de HDPE perforado permite la infiltración de agua y la penetración de raíces. Las celdas se pueden rellenar con tierra vegetal para sembrar césped y arbustos. Las raíces de las plantas crecerán a través de los agujeros del geocelda y se entrelazarán entre celdas adyacentes. Finalmente, el marco del geocelda se combina con las redes de raíces de las plantas para construir un sistema antierosión permanente de “estructura artificial + vegetación natural”. Logra la estabilización de taludes y la restauración ecológica al mismo tiempo, ayudando a las empresas mineras a cumplir con los requisitos locales de rehabilitación ambiental.

2.4 Transporte conveniente y construcción rápida in situ

El geocelda de HDPE se pliega y empaqueta antes de la entrega, ocupando muy poco espacio en el contenedor y reduciendo los costos de flete marítimo. En los sitios de construcción, los trabajadores simplemente despliegan, anclan y rellenan los paneles. No se requiere maquinaria pesada grande. En comparación con el revestimiento de roca, acorta significativamente los ciclos de construcción, lo cual es crítico para proyectos mineros remotos con equipos de construcción limitados en el lugar.

2.5 Durabilidad para Entornos Tropicales Hostiles

Los geoceldas de alta calidad para el control de la erosión se añaden con negro de carbono y aditivos anti-UV. Puede resistir la fuerte radiación ultravioleta tropical, la oxidación y la corrosión leve por ácidos y álcalis del suelo de minas. En condiciones exteriores normales en África Occidental, el geocelda de HDPE calificado puede mantener un rendimiento estable durante décadas. Tiene una fuerte resistencia a las estaciones secas y lluviosas alternas a largo plazo.

2.6 Beneficios Económicos Sobresalientes

El geocelda Geo permite a los ingenieros utilizar el suelo local del sitio como relleno en lugar de transportar costosos agregados de roca calificados a largas distancias. Reduce en gran medida los gastos de materia prima y transporte, especialmente para minas ubicadas lejos de canteras. En la mayoría de los proyectos de protección de taludes, el costo total integral del control de la erosión con geoceldas es menor que el de las soluciones tradicionales de protección dura.

2.7 Estructura Permeable Reduce la Presión Hidrostática

El diseño de celdas abiertas y perforadas permite un drenaje libre. El agua de lluvia se infiltra suavemente en el subsuelo en lugar de acumularse en la superficie del talud. Esto reduce la presión de poro dentro del talud y disminuye el riesgo de deslizamientos superficiales desencadenados durante las temporadas de lluvias concentradas.

3. Especificaciones clave y guía de selección para el control de erosión con geoceldas

Seleccionar las especificaciones correctas de las geoceldas es fundamental para garantizar la estabilidad a largo plazo del talud, optimizar el rendimiento hidráulico y controlar los costos generales del proyecto. Los ingenieros y los equipos de adquisiciones deben evaluar los parámetros físicos y mecánicos clave en función de las pendientes específicas del sitio, las tensiones de corte hidráulicas y las condiciones locales del suelo.

3.1 Selección de la altura de la celda (75 mm a 200 mm)

La altura de la celda determina la profundidad de la capa de confinamiento e influye directamente en la resistencia estructural contra la escorrentía superficial y las fuerzas de deslizamiento.

3.1.1 Altura de 75 mm – 100 mm:

Ideal para pendientes suaves a moderadas (≤1 : 1,5 o ＜30 ℃) sujetas a escorrentía pluvial de baja a media. Perfecto para terraplenes de carreteras estándar, paisajismo vegetal y revestimientos de canales poco profundos.

3.1.2 Altura de 150 mm – 200 mm:

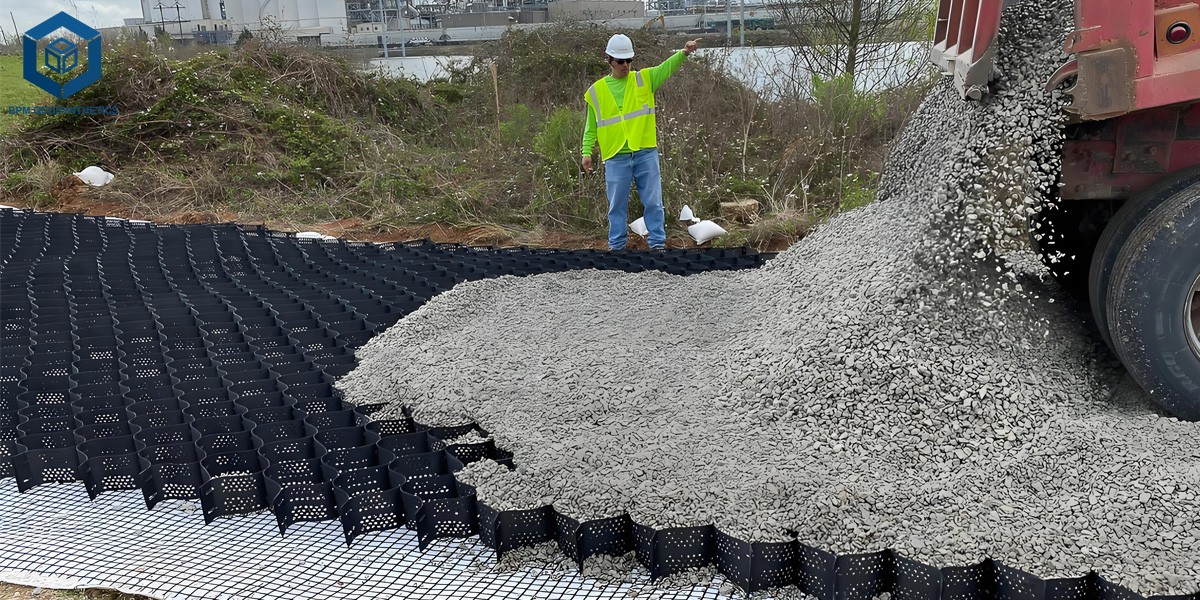

Recomendado para pendientes pronunciadas (1 : 1 o ＞ 45 ℃), canales de alto caudal, instalaciones de relaves mineros e infraestructura crítica. La mayor capacidad de confinamiento profundo fija agregados de mayor tamaño o capas de tierra vegetal más gruesas, ofreciendo mayor resistencia al corte contra la erosión profunda y el deslizamiento del suelo inducido por gravedad.

3.2 Distancia de soldadura y área de celda expandida (330 mm a 880 mm)

La distancia de soldadura (el intervalo espacial entre líneas de soldadura ultrasónica cuando está colapsado) determina la dimensión de las celdas individuales abiertas una vez expandido.

3.2.1 Distancia de soldadura corta (330 mm – 400 mm):

Produce celdas expandidas más pequeñas. Las celdas más pequeñas maximizan la presión de confinamiento lateral por unidad de área, lo que las hace altamente efectivas para suelos de grano fino, limos o taludes de pendiente pronunciada donde se necesita alta cohesión y un bloqueo apretado.

3.2.2 Distancia de soldadura grande (600 mm – 880 mm):

Produce celdas abiertas más grandes. Esta configuración es ideal para terrenos más planos, rellenos de grava/roca de gran tamaño o movimientos de tierra a granel donde se priorizan la instalación rápida y el menor costo por metro cuadrado.

3.3 Perforación y permeabilidad de las paredes de las celdas (tasa de perforación del 11 % al 16 %)

Los geoceldas modernas de polietileno de alta densidad (HDPE) cuentan con superficies texturizadas diseñadas y perforaciones estampadas a lo largo de las paredes de las celdas.

3.3.1 Alivio hidráulico y reducción de la presión hidrostática:

Un área de perforación estándar del 11 % al 16 % garantiza un movimiento lateral rápido del agua entre celdas adyacentes. Esto evita el encharcamiento y reduce significativamente la acumulación de presión de poros durante lluvias intensas.

3.3.2 Entrelazamiento de raíces de vegetación:

La disposición de múltiples orificios proporciona vías continuas para que las raíces de las plantas penetren horizontalmente a través de las paredes de las celdas. Con el tiempo, la red de raíces se entreteje a través de la matriz del geocelda, transformando la rejilla artificial en un compuesto de protección de taludes autorreforzante y biológicamente integrado.

3.4 Resistencia a la Tracción y Resistencia al Pelado de las Soldaduras

La integridad mecánica bajo cargas estructurales severas determina si un sistema de geoceldas resistirá la tracción gravitacional a largo plazo y el estrés ambiental.

3.4.1 Resistencia Última a la Tracción:

Las tiras de HDPE calificadas suelen exhibir una resistencia mínima a la tracción de ≥ 20 MPa a 26 MPa (ASTM D638). La alta capacidad de tracción evita el desgarro de las paredes bajo el impacto de agregados pesados o la sobrecarga del suelo.

3.4.2 Resistencia al Pelado de las Soldaduras (Integridad de la Soldadura Ultrasónica):

La costura soldada es el eslabón estructural más vital. Las recomendaciones estándar de la industria exigen resistencias de pelado de la costura superiores a 140 N/cm a 142 N/cm de profundidad de celda (ISO 13426-1 / ASTM D4595). Una alta integridad de la costura garantiza que la red de panal no se deslamine bajo expansión térmica cíclica, lluvias intensas o sacudidas sísmicas.

Conclusión

La tecnología de control de erosión con geoceldas es una solución de ingeniería geosintética madura y sostenible que equilibra la estabilidad estructural, la restauración ecológica y la eficiencia económica. Al utilizar una estructura de rejilla tridimensional para confinar el suelo e incorporar cobertura vegetal, la tecnología proporciona una protección confiable contra la erosión para taludes, pilas de desechos mineros, terraplenes de caminos de acceso y estructuras hidráulicas. Para proyectos mineros y de infraestructura, las geoceldas representan una alternativa convincente a los métodos tradicionales de protección de taludes rígidos, lo que permite a los propietarios de proyectos controlar los costos de construcción mientras cumplen con los requisitos de restauración ambiental.
